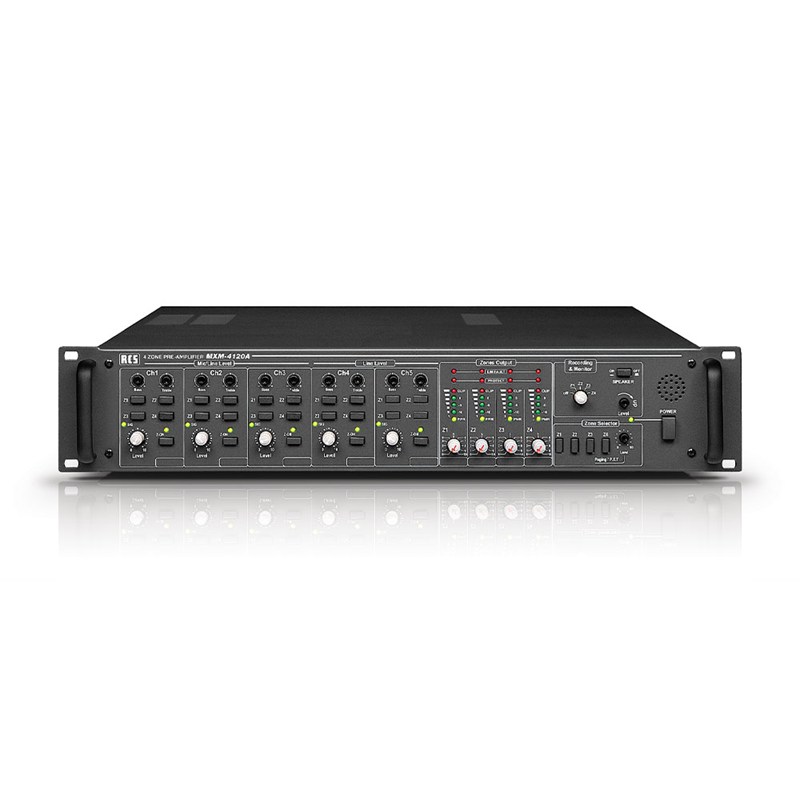

MXA-4120 A
Artikelnr
MXA-4120 A
EAN
4250458263151
GTIN
4250458263151
Ausgänge, Lautsprecher
100 V oder 70 V und niederohmig 4 Ohm
Frequenzbereich
45 - 20.000 Hz (-3dB)
Klirrfaktor
besser als 0,3% bei 1 kHz
Gewicht
ca. 22 kg
Stromquellen
230 V Netzstrom (50/60 Hz) und 24 V DC (Notstromversorgung)
Stromverbrauch
1317 W – 1/8: 3,28 A – rated: 7,16 A
Ausgänge
REC OUT: 0 dBu (775 mV), 3 kOhm, unsymm.
MONITOR: 0 dBu (775 mV), 200 Ohm, unsymm.
FAULT: Relais mit Wechslerkontakt, 24 V max. 500 mA
24 V EMER. OUT: 24 V DC 200 mA fu¨r Pflichtempfangsrelais
Abmessungen (B x H x T)
483 x 88 x 352 mm; 2 HE
Ausgangsleistung
4x 120 W RMS (max. 4x 180W)
Eingänge
MIC/LINE 1-3: -50 dBu (2.45 mV), 5 kOhm, symm.
MIC/LINE 1-3: -10 dBu (245 mV), 15 kOhm, symm.
LINE 4-5: -10 dBu (245 mV), 15 kOhm, symm.
PAGING: -10 dBu (245 mV), 10 kOhm, symm.
Rauschpegel
MIC: besser als 75dB; LINE: besser als 90dB
4-Kanal Mischverstärker, 4x 180/120 W, 2 HE, (5 IN / 4 OUT)
Die besonders kompakten Matrix-Mischverstärker der Serie MXA-4000 bieten
durch ihre integrierte 5-in-4 Matrix die Möglichkeit, bis zu fünf
unterschiedliche Eingangssignale beliebig auf vier getrennte
Lautsprecherzonen zu verteilen. Jede der vier Zonen wird von einem
eigenen integrierten 100V-Leistungsverstärker versorgt (4x 60 Watt/4x
120 Watt).
Am Mischverstärker kann jedes handelsübliche Mikrophon
angeschlossen werden, jedoch insbesondere die Sprechstellen VLM-100A,
MXM-104 sowie MXE-400W.
Merkmale
- Die Eingänge 1 – 3 sind umschaltbar auf MIC- bzw. LINE-Signal mit Gain-Regler, sowie schaltbare Phantom-Power und haben immer Priorität gegenüber Eingang 4 & 5 (LINE-IN).
- Die Eingänge 1 – 3 (MIC/LINE) sind mit Combo-Buchsen versehen, die Eingänge 4 und 5 (LINE) mit Cinch-Buchsen.
- Lautstärke- sowie Höhen- und Tiefenregler für alle fünf Eingänge getrennt.
- PAGING-Eingang auf Schraubsteckklemme für Durchsagesignale (Tel.-Paging) mit höchster Priorität.
- Kontakte zum Auslösen des integrierten Gongs (2- oder 4-Klang) vor Durchsagen für die Eingänge 1 – 3 sowie für die Sirene (all-call).
- Schalter zur Auswahl der Zonen für Durchsagen von der Sprechstelle VLM-100A.
- Integrierter Kontrolllautsprecher, mit Zonenwahl und Lautstärkeregler.
- Ein Störmeldeausgang (Wechselkontakt) signalisiert einen Geräteausfall / Gerätefehler.
- Der Verstärker wird mit Netzstrom (230 V) bzw. DC-24 V (Notstromversorgung) betrieben.
