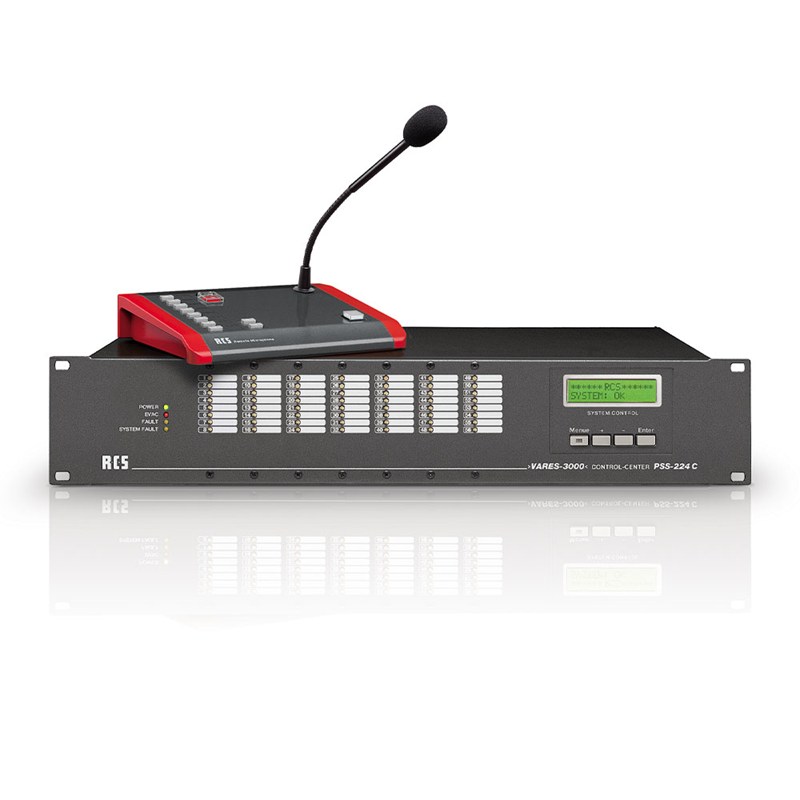

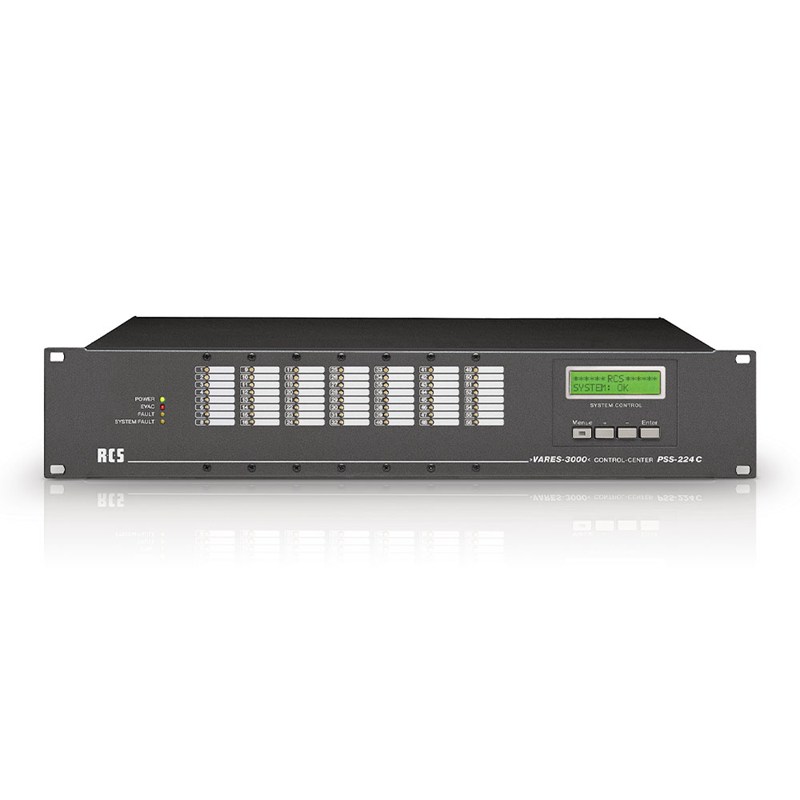

PSS-224 C
›VARES-3000‹ Control-Center, 2 HE, digital
Das digitale, einfach programmierbare und flexibel ausbaufähige Control Center PSS-224 C des VARES-3000-Systems übernimmt das Audio- und Alarm Management für Anlagen mit bis zu 224 Lautsprecherlinien bzw. Schaltkontakten.
In Verbindung mit der Erweiterungseinheit PEU-056 B, von welcher insgesamt 3 Einheiten an einer PSS-224C betrieben werden können, ist der projektspezifische Ausbau von 8 bis 224 Linien in 8er Schritten flexibel und einfach möglich.
Die Grundgeräte PSS-224 C und PEU-056 B werden ohne Relaiskarten angeboten, da je nach Bedarf 4 verschiedene Typen zur Verfügung stehen, als Neuheit die Relaiskarte PRC-408C und PRC-508 A inkl. Routing der Verstärker- und Lautsprecherüberwachung gemäß VDE 0828/EN 50849.
Zehn zum Teil überwachte, potentialgetrennte Eingänge ermöglichen die Remote-Steuerung des VARES-3000 Centers.
Die einfache Programmierung des Centers PSS-224 C erfolgt wie bei allen Geräten des „VARES-3000-Systems“ über die PC-Software „ConfigV3000“
Merkmale
- Überwachung aller Systemkomponenten gemäß VDE 0828/ EN 50849.
- Ansteuerung und Überwachung von bis zu 224 Lautsprecherlinien (in Verbindung mit 3x PEU-056 B).
- Flexible Verwendung der Relaiskarten PRC-008 C, PRC-308 C, PRC-408 C und PRC-508 A.
- Anschluss und Überwachung von bis zu 128 Endstufen (in Verbindung mit 16x PHM-802 B).
- 8 überwachte und 2 nicht überwachte potentialgetrennte Eingänge.
- Zusätzliche 8 potentialgetrennte Eingänge mit optionalem Eingangsmodul PIC-208 B.
- Überwachte 24 V Netzteil- und Notstromeingänge.
- Relais 0 für Sonderfunktionen.
- Pflichtrufausgang 24 V 2A.
- Ein symmetrischer erdfreier Audioeingang, sowie ein symmetrischer erdfreier Audioausgang.
- Relaiskarte PRC-308 C für Sonderfunktionen wie Alarm, Fehler und als Verstärkerpflichtrufkarte einsetzbar.
- Busanschluss RS-485.
- Interne Quarzuhr für zeitgenaue Überwachungsintervalle, synchronisierbar über das DCF-Busmodul PRR-077 B.
- Zeitabhängige Steuerung der PSS-224 C von der Hauptuhr PTC-240 D aus.
- Optionale Module: Display- und Tastenmodul, Text- und Gongmodul, Mess- und Überwachungsmodul, Audio-Modul für Audiorouting.
- Systemzertifiziert nach EN 54-16
