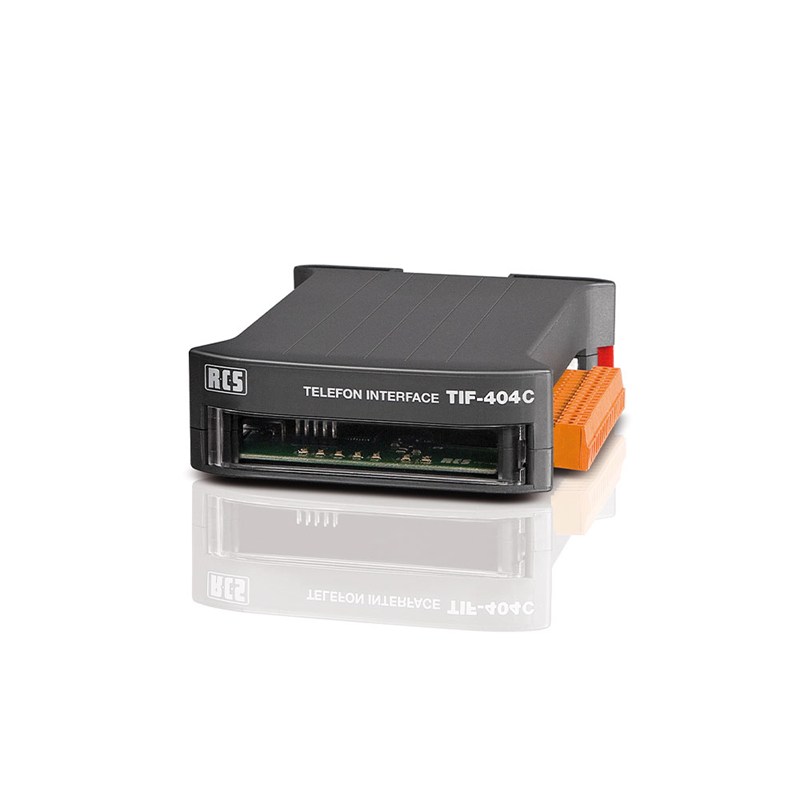

TIF-404 C

Telefon Interface, analog, mit 4 Wechselkontakten und Sammelruf

Das Telefon-Interface TIF-404 C lässt sich in zwei Betriebsarten betreiben. Im Telefonschnittstellen-Modus für Durchsagen in 1 bis 4 verschiedene Bereiche und Sammeldurchsagen, sowie im Steuer-Modus zur Ansteuerung von bis zu 4 Kontakten, wie z.B. für externe Signalspeicher. Hier stehen wahlweise 4 Dauerkontakte oder 4 Impulskontakte zur Verfügung, die mittels Nachwahl über die Telefontastatur gesteuert werden können.

Das Gerät kann an jedem analogen Nebenstellenanschluss betrieben werden. Durch eine regelbare Besetzton-Erkennung kann das Interface jedem Telefonnetz angepasst werden. Die NF-Signalausgänge sind mit Pegelregler versehen. Alle Schaltausgänge verfügen über potentialfreie Wechslerkontakte.

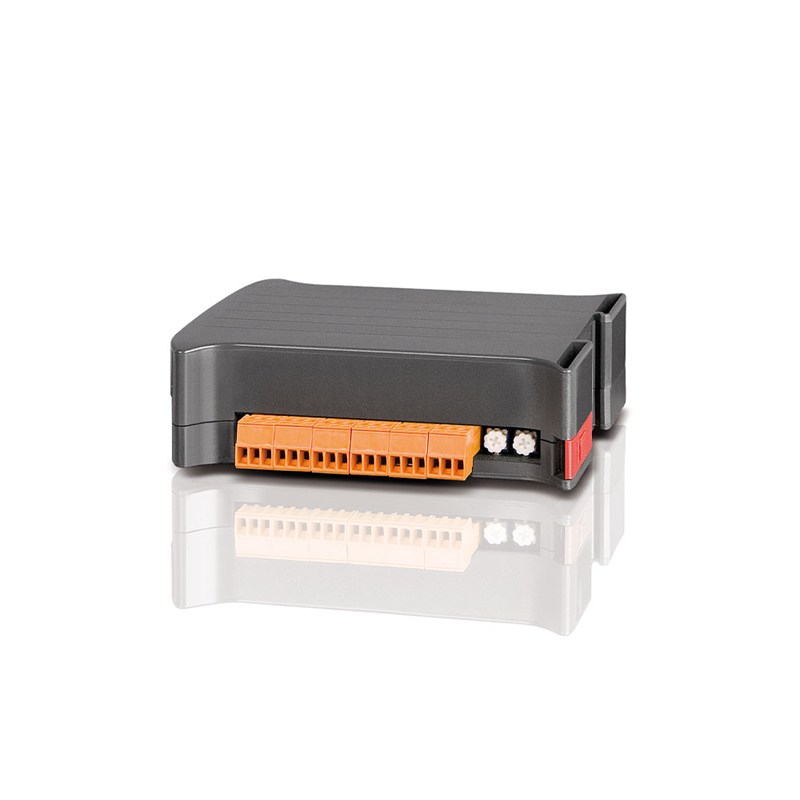

Das Gehäuse kann auf herkömmlicher DIN-Hutschiene montiert werden und mittels Phönix-Klemme installiert werden. Durch seine geringen Abmessungen ist dieses Modul auch die ideale Erweiterung für jedes bestehende ELA-System.

Bitte beachten Sie noch folgende Merkmale:

• Telefonschnittstellen-Modus: In diesem Modus kann in bis zu 4 Zonen, mittels potentialfreien Kontakten K1-K4 gesteuert werden. Ein weiterer potentialfreier Kontakt signalisiert den Start der Durchsage.
• Signalspeicher-Modus: In diesem Modus kann ein externer Signalspeicher angesteuert werden. Je nach Eingabe wird ein Dauerkontakt oder ein Impulskontakt (1 Sekunde) aktiviert.
• Besetztton-Modus: In diesem Modus kann die Frequenz und der Pegel des Besetzttones eingestellt werden.
• Serieller Ausgang: Alle Kontaktänderungen werden parallel zum Schaltkontakt auch als serielles Signal ausgegeben. Der Ausgangspegel entspricht dem TTL-Signal.
• Ideal kombinierbar mit dem Digitalen Sprachspeichermodul DMM-618 B, mit Anlagen der VARES-Serie.
• Weiterhin findet dieses Modul auch mit den Kleinzentralen der Serie „VARIO-LINE“ seine Anwendung
