VLA-120 C
Artikelnr
VLA-120 C
EAN
4250458234960
GTIN
4250458234960
Frequenzgang
50 Hz - 18.000 Hz (besser -3 dB)
Gain
an der Geräte-Ru¨ckseite auf den Eingängen 1 – 3
Tel-Paging
an der Frontseite einstellbar (auch night-ringer justierbar)
Stromquellen
230 V Netzstrom (50/60 Hz) und 24 V Gleichstrom (Notstromversorgung)
Zwei- oder Vierklanggong
Lautstärke an der Frontseite einstellbar, Gongart per Jumper einstellbar
Ausgänge, Lautsprecher
100 V oder 70 V und niederohmig 4 Ohm
Regler-Schritte: 100 V – 70 V – 50 V – 25 V – 12.5 V – 8.9 V auf 5 Zonen und
All-Call
Eingänge LINE
LINE 4 – 5: -10 dBu (245 mV), 15 k Ohm, unsymm.
Eingänge AMP-IN
AMP-IN: 0 dBu (775 mV), 10 k Ohm, unsymm.
Eingänge MIC/LINE
MIC/LINE 1– 3: -50 dBu (2.45 mV), 5 k Ohm, symm.
MIC/LINE 1– 3: -10 dBu (245 mV), 5 k Ohm, symm.
Abmessungen (B x H x T)
483 x 133 x 352 mm
Ausgangsleistung
120 W RMS (max. 180 W)
Sirene
gleichbleibend oder auf-abschwellend, an der Frontseite einstellbar
Phantom Power
auf allen MIC-Eingängen (Combo-Buchse fu¨r XLR und Klinke 6,3 mm)
Klirrfaktor
besser als 1% bei 1 kHz
Eingänge FERNBEDIEN-MIC
FERNBEDIEN-MIC: -50 dBu (2.45 mV), 5 k Ohm, unsymm.
Rauschpegel
MIC besser 70 dB, LINE besser 80 dB
Gewicht
ca. 13,0 kg
Höhen- und Tiefenregler
an der Geräte-Vorderseite auf den Eingängen 1 – 5 jeweils separat
Eingägne TEL-PAGING
TEL-PAGING: -10 dBu (245 mV), 10 k Ohm, elektr. symm.
Prioritäten
an der Geräte-Ru¨ckseite fu¨r MIC 1 – 3 separat einstellbar
Stromverbrauch
350 W, 1/8-0,8 A - rated-1.8 A
Ausgänge
REC-OUT: 0 dBu (775 mV), 3 k Ohm, unsymm.
PRE-OUT: 0 dBu (775 mV), 100 Ohm, unsymm.

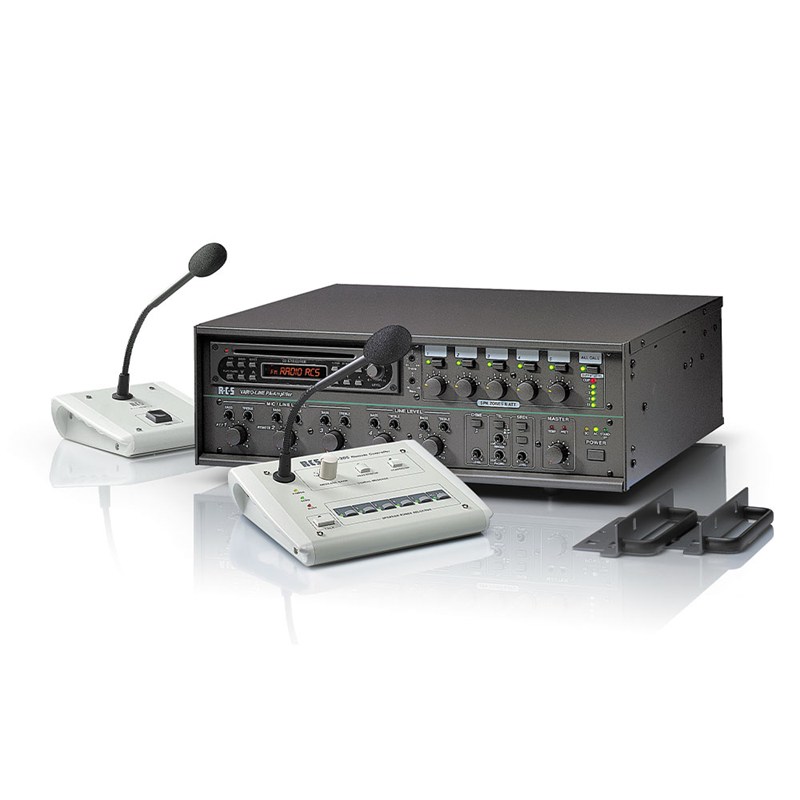

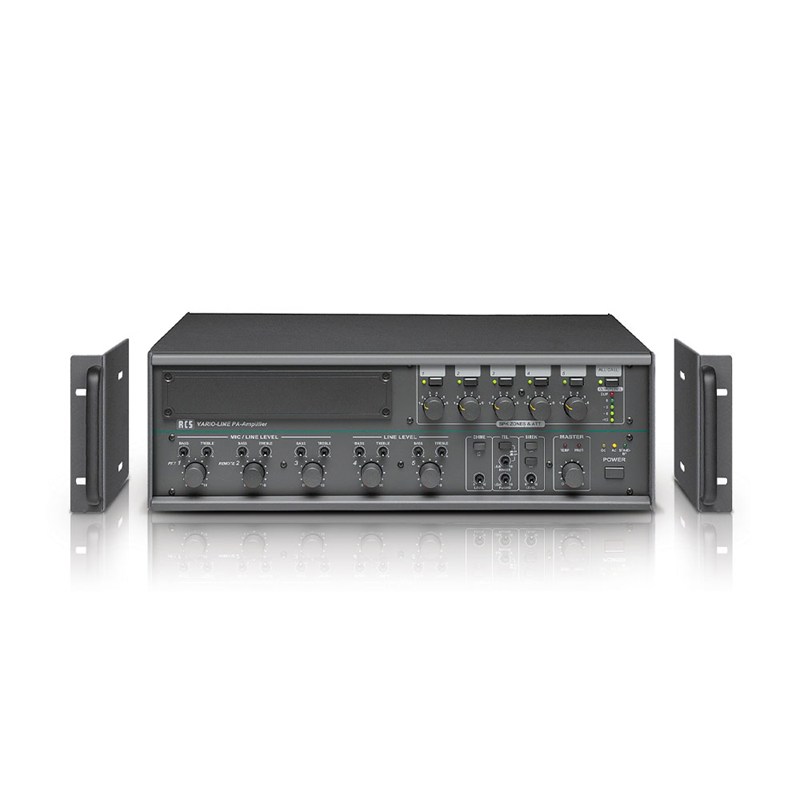

Kleinzentrale „VARIO-LINE“, 180/120 W, 3 HE, 5 Lautsprecherkreise
Dieses Verstärker- und Sprechstellen-System „VARIO-LINE“ ermöglicht es
bis zu 5 Lautsprecherkreise sowie „all-call“ von der Zentrale aus zu
schalten und die jeweils gewünschte Lautstärke einzustellen.
Am
Verstärker kann jedes Mikrophon angeschlossen werden, jedoch
insbesondere die „VARIO-LINE“-Sprechstellen VLM-100A und VLM-105
(digitale Fernbedienung der LS-Kreise) sowie VLM-205 (digitale
Fernbedienung der LS-Kreise und des Digital-Textmodules DM-10).
Merkmale
- Die Eingänge 1 – 3 sind auf MIC bzw. LINE zu schalten, die jeweilige Lautstärke sowie Höhe und Tiefe werden separat geregelt und haben immer Priorität gegenüber LINE-IN.
- Alle MIC-Eingänge sind mit Gain-Regler und mit zu-schaltbarer Phantom-Power versehen. Die Prioritätschalter bestimmen den Vorrang untereinander.
- Die MIC-Eingänge sind symm. auf Combo-Buchsen, MIC-1 zusätzlich als RJ-45-Buchse ausgeführt. Die LINE-Eingänge sind mit Cinch-Buchsen versehen.
- Der Verstärker hat einen autom. DC-Lüfter, außerdem ist er mit allen notwendigen Schutzschaltungen wie „overload“, „overheating“, „overcurrent“ und „softstart“ versehen.
- Zur Kaskadierung mit weiteren Verstärkern können die AMP-IN und PRE-OUT Buchsen, bzw. nach Modifikation (0 dB-Steller) die 5 Ausgangskreise verwendet werden.
- Der Verstärker wird mit Netzstrom (230 V) bzw. DC-24 V (Notstromversorgung) betrieben.
- Ebenfalls eingebaut sind ein elektronischer 2-Klang Gong (4-Klang Gong optional), eine elektronische Sirene (auf- und abschwellend, umschaltbar auf Alarmton) und ein Tel.-Pagingsystem (Line-In mit Vorrang); alle Signale können an der Gerätefront separat geregelt werden.
- Als Besonderheit haben alle Modelle dieser Serie die Möglichkeit, in das dafür vorgesehene Leerfeld ein Tonträger-Modul einzusetzen.
