VLZ SERIE
Eingänge MIC – AUX/LINE
Alle Mic/Line-Eingänge sind elektronisch symmetriert. Eingang 1+2 mit Vorrang.
Alle Mic/Line-Eingänge verfu¨gen u¨ber Combo-Buchsen (Klinke 6.3 mm, XLR).
Mic: -50dB (2,45 mV), Line: -10dB (245 mV)
Zusatzein- bzw. Ausgang
AMP-IN: +4dB (1,23 V), PRE-OUT: 0dBu (775 mV)
Rauschpegel
MIC besser 70 dB, LINE besser 80 dB
Abmessungen (B x H x T)
483x133x356 mm
Ausgänge, Lautsprecher
100 V, 70 V, niederohmig 4 Ohm
Frequenzgang
40 Hz - 20.000 Hz (besser -3 dB)
Gong und Sirene
2- bzw. 4-Klanggong (umschaltbar); Sirene gleichbleibend oder auf- und abschwellend, an der Frontseite einstellbar
Spannungsversorgung AC/DC
230 V AC (50-60 Hz), 24 V DC
Klirrfaktor
besser als 1% bei 1kHz
| Artikelnr | Bild | Bezeichnung | Menge | ||
|---|---|---|---|---|---|
|
|
|
Kleinzentrale „VARIO-LINE“, 360/240 W, 100 V, 3 HE, 6 Linien |
|
14 kg | 360/240 W (Programm/RMS) |
|
|
|
Kleinzentrale „VARIO-LINE“, 720/480 W, 100 V, 3 HE, 6 Linien |
|
20 kg | 720/480 W RMS (Programm/RMS) |
|
|
|
Kleinzentrale „VARIO-LINE“, 920/600 W, 100 V, 3 HE, 6 Linien |
|
22 kg | 900/600 W RMS (Programm/RMS) |

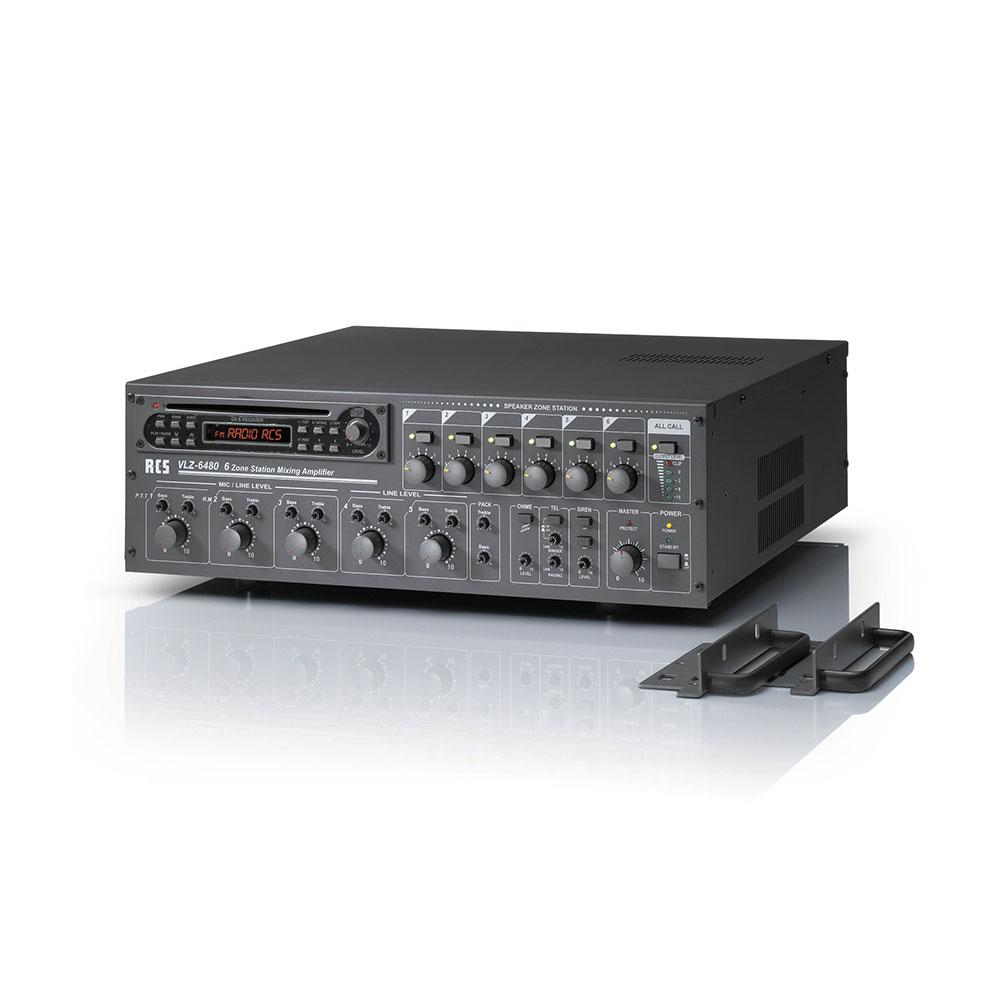

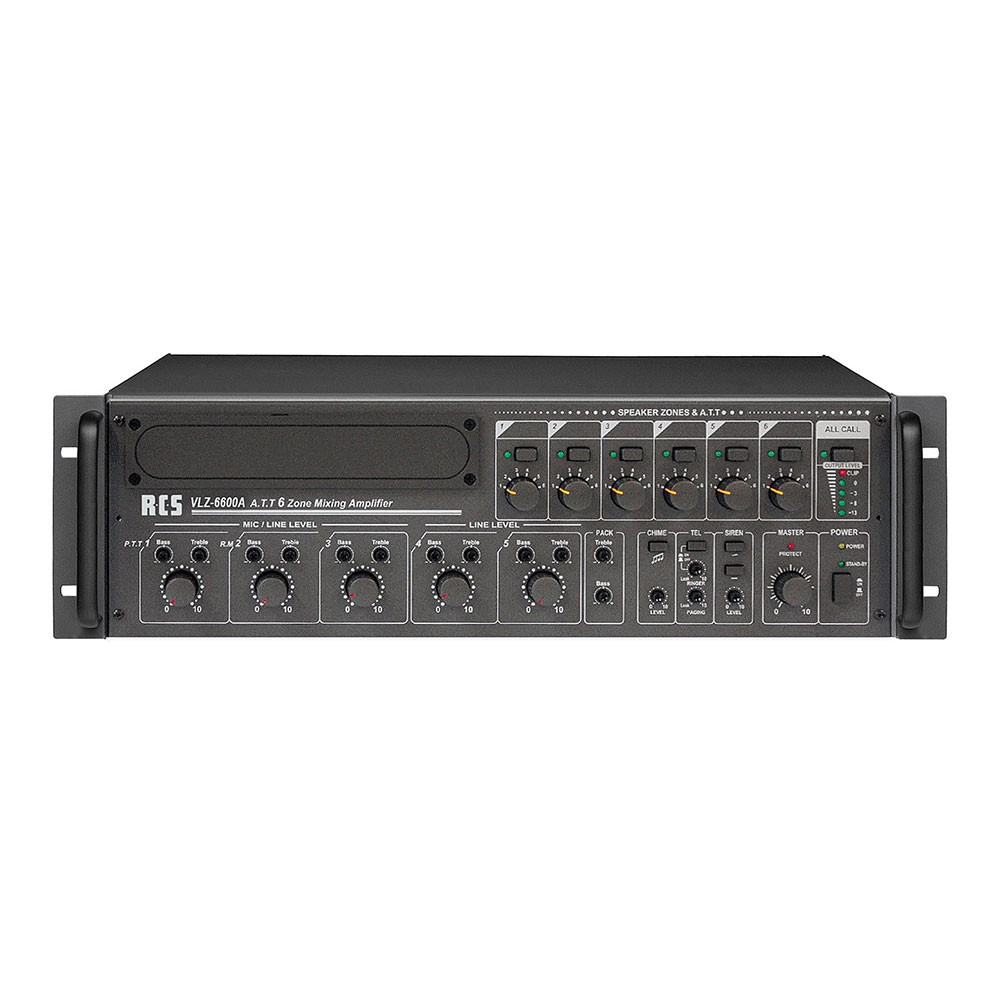

Dieses Verstärker- und Sprechstellen-System “VARIO-LINE” ermöglicht es, bis zu 6 Lautsprecherlinien sowie “all-call” von der Zentrale aus zu schalten und die jeweils gewünschte Lautstärke einzustellen.

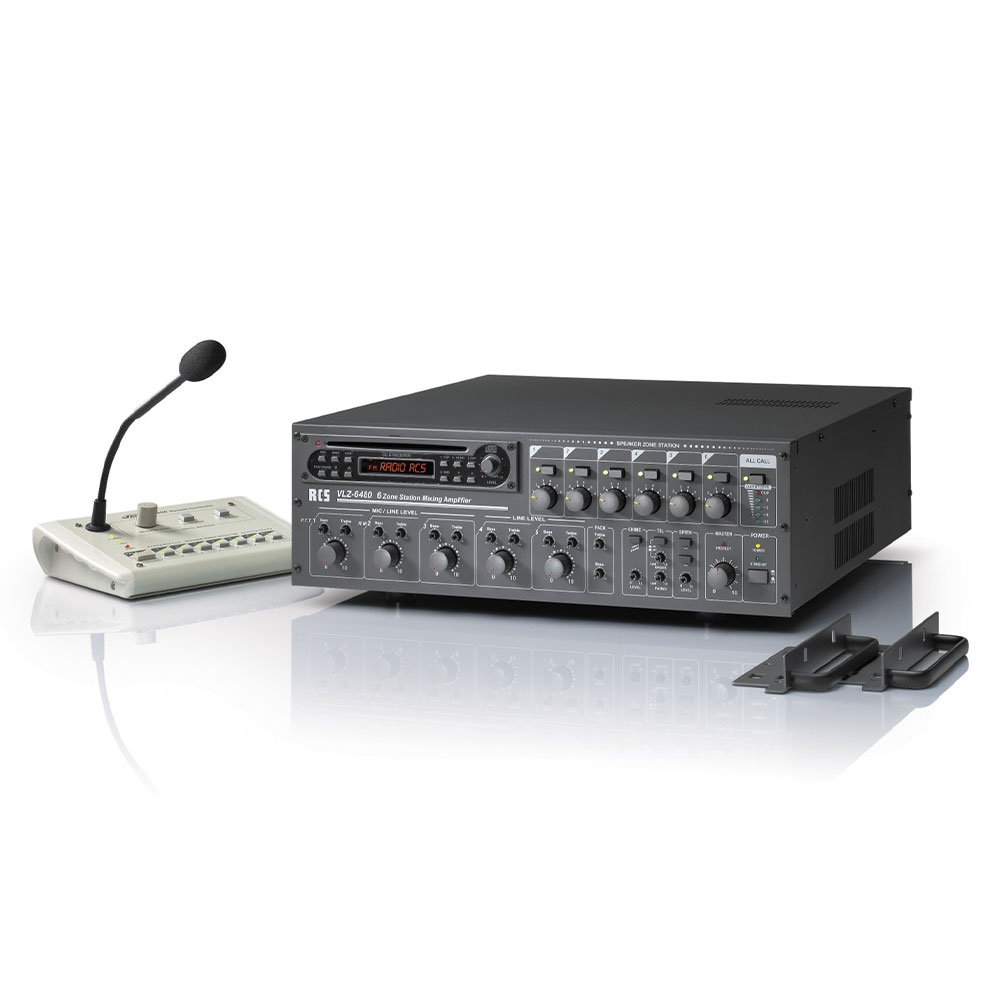

Am Verstärker kann jedes Mikrofon angeschlossen werden, jedoch insbesondere die “VARIO-LINE”-Sprechstellen VLM- 100 A und VLM-106 (digitale Fernbedienung der LS-Kreise) sowie VLM-206 (digitale Fernbedienung der LS-Kreise und des Digital-Textmodules DMT-10).
Bitte beachten Sie noch folgende Merkmale:
- Die Eingänge 1 - 3 sind auf MIC bzw. LINE zu schalten, die jeweilige Lautstärke sowie Höhe und Tiefe werden separat geregelt und haben immer Priorität gegenüber LINE-IN.
- Alle MIC-Eingänge sind mit Gain-Regler und mit zuschaltbarer Phantom-Power versehen. Die Prioritätschalter bestimmen den Vorrang untereinander.
- Die MIC-Eingänge sind symm. auf Combo-Buchsen, MIC-1 zusätzlich als RJ-45 Buchse ausgeführt. Die LINE-Eingänge sind mit Cinch-Buchsen versehen.
- Zur Kaskadierung mit weiteren Verstärkern können die AMP-IN und PRE-OUT Buchsen, bzw. nach Modifikation (0 dB-Steller) eine gewünschte Anzahl der 6 Ausgangskreise
- Ebenfalls eingebaut sind ein elektronischer 2- bzw. 4-Klanggong (umschaltbar), eine elektronische Sirene (auf- und abschwellend, umschaltbar auf Alarmton) und ein Tel.-Pagingsystem (Line-In mit Vorrang); alle Signale können an der Gerätefront separat geregelt werden.
- Der Verstärker wird mit Netzstrom (230 V) bzw. DC-24 V (Notstromversorgung) betrieben.
- Als Besonderheit haben alle Modelle dieser Serie die Möglichkeit, in das dafür vorgesehene Leerfeld ein Tonträger- Modul einzusetzen. Es stehen folgende Module zur Verfügung: TP-10 USB, TP-200 IR, CDP-10 USB, CDR-10 USB, DMT-10, BM-10 U.
