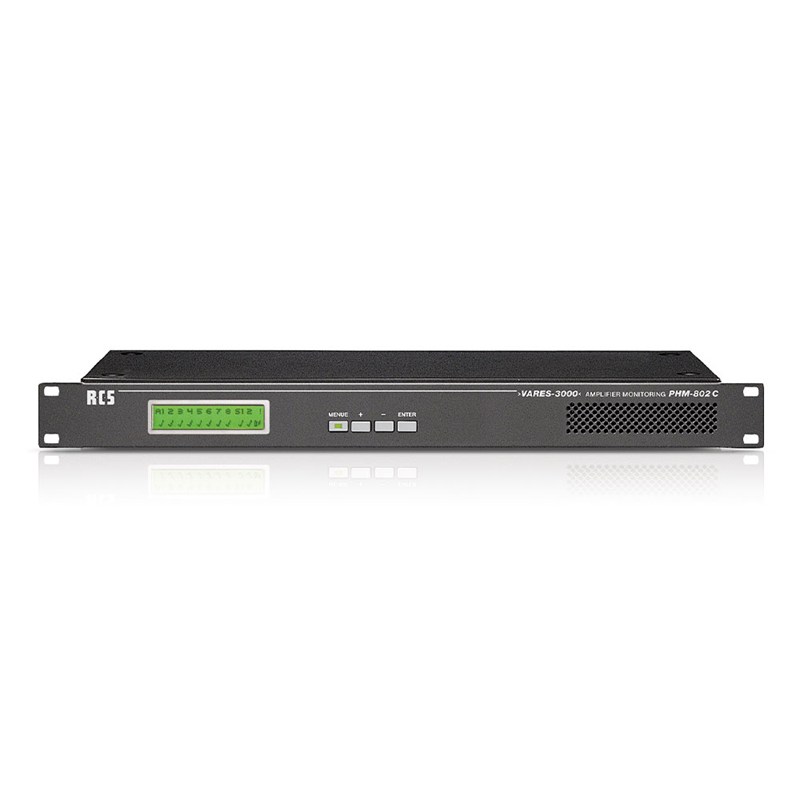

PHM-802 C
Artikelnr
PHM-802 C
EAN
4250458235301
GTIN
4250458235301
Spannungsversorgung
24 V DC
19" Rackmontage
Ja
Messintervall
einstellbar 15/30/45/60/90 Sek. (5 Sek. mit Bus-Option)
Abmessungen (B x H x T)
483 x 44 x 171 mm; 1 HE
Schaltleistung
je Kanal 6 A
Schnittstellen
RS485-Bus (optional) auf RJ-45, Störmeldeausgang,
RS232 fu¨r Firmware-Udate
Leistungsaufnahme
5 W
Anzeige
LCD Dot Matrix 2x24, beleuchtet, Kontrast regelb.
Gewicht
1,5 kg
Höheneinheiten
1 HE
Stromquellen
Schaltnetzteil / Akku (Notstromversorgung 24 V)
Überwachte Verstärker
8 + 1 (Havarie) oder 2x 4 + 2x 1 (Havarie)
Systemzugehörigkeit
VARES-3000
Abhörleistung
Endstufe 1,3W RMS
Pilotton
19/19,5/20/20,5/21/21,5/22/22,5/23/23,5/24/24,5/25 kHz
Verstärkerüberwachung, 1 HE, digital
Das digitale Havariemanagement PHM-802 C ermöglicht die permanente Überwachung von bis zu 10 Verstärkern, von denen maximal 8 als Rufverstärker und 2 als Havarieverstärker konfiguriert werden können. Mittels Pilotton werden die angeschlossenen Verstärker auf einwandfreie Funktion geprüft. Das PHM-802 C arbeitet automatisch und autark, kann aber selbstverständlich auch in ein VARES-System integriert werden.
Merkmale
- Die Einrichtung des PHM-802 C geschieht selbsterklärend mit Hilfe des übersichtlichen Menüs im großen Display und der vier Tasten auf der Frontseite des Geräts. Ein Computer ist zur Inbetriebnahme des Geräts nicht notwendig.
- Der Status jedes einzelnen Verstärkers wird auf dem Frontdisplay angezeigt.
- Störungsmeldungen werden bis zur Behebung der Störung angezeigt.
- Alle Anschlüsse sind mit montagefreundlichen und optimal für die Festinstallation geeigneten Schraubsteckverbindern ausgeführt.
- Wahlweise können 8 Verstärker auf einen Havarieverstärker oder zwei Gruppen zu je vier Verstärkern auf je einen Havarieverstärker umgeschaltet werden. Auch ohne Haverieverstärker nutzbar.
- Das PHM-802 C ist für den Betrieb mit Schaltnetzteil (230V auf 24V) ausgelegt und verfügt über einen zusätzlichen Notstromeingang.
- Die Zahl der überwachten Verstärker und Havarieverstärker kann durch Verwendung mehrerer PHM-802 C erhöht werden.
- PHM-802 C bietet verschiedene Pilottöne an (19-25 kHz).
- Der Messpegel des Pilottons kann an jede 100V-Endstufe individuell am Gerät angepasst werden.
- Ein Störmeldeausgang für externe Störungsmeldungen ermöglicht das unkomplizierte Weiterleiten von Meldungen innerhalb der Sprachalarmierungsanlage.
- Die Menüführung erfolgt wahlweise in deutscher oder englischer Sprache
- Optional kann das Monitormodul PMU-802A zum Abhören aller 10 Verstärkerausgänge eingebaut werden.
