TRC-800 A

Merkmale
Dateien

Artikelnr

TRC-800 A

EAN

4250458202754

GTIN

4250458202754

LOOP Gesamtlast

max. 500 W

Anschlüsse

1x 5-poliger Hutschienenbusverbinder; 2x 3-poliger Schraubanschluss; 1x 2-poliger Schraubanschluss

LOOP Verdrahtung

2-polig, max. 2,5 mm2 / max. Loop Länge: 1.000 m

Maximale Anzahl Ringbus-Module

200 Stu¨ck

Spannungsversorgung

18 - 36 V DC, Nennspannung 24 V DC

AC Frequenzbereich

40Hz - 20kHz (-3dB)

Schleifenrelaiskontakt

max. 250 V AC / 8A (Dual-State-Typ)

Zertifizierung

EN 54-17:2005, NEN2575-2

Systemzugehörigkeit

VARES-LOOP

Schutzart

IP 30

Gehäuse

ABS, DIN Hutschienenmontage

Gewicht

210 g

Abmessungen (B x H x T)

17,5 x 114,5 x 99 mm, 1 TE

DC Spannung

30 V

Stromaufnahme (@ 200 TRT-XXX Volllast)

Leerlaufstrom 100 mA kontinuierlich max. Leistungsaufnahme 2,4 W

DC Strom

max. cont. 130mA

Bus Adressbereich

00 - FF (0-255) / max. 32 auf einfacher Hutschiene

Erkennung - LOOP

Kurzschluss, Unterbrechung, Erdschluss

AC Spannung

max. cont. 5A

Dateiname	Dateityp	Dateityp	Download
TRC-800A_EN	pdf	Datenblatt

Beschreibung

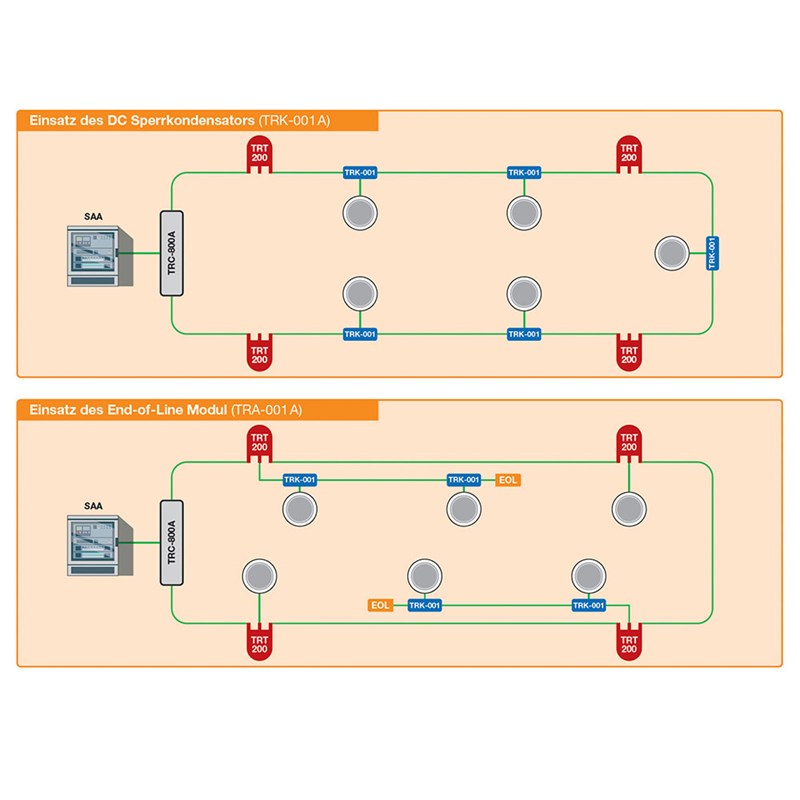

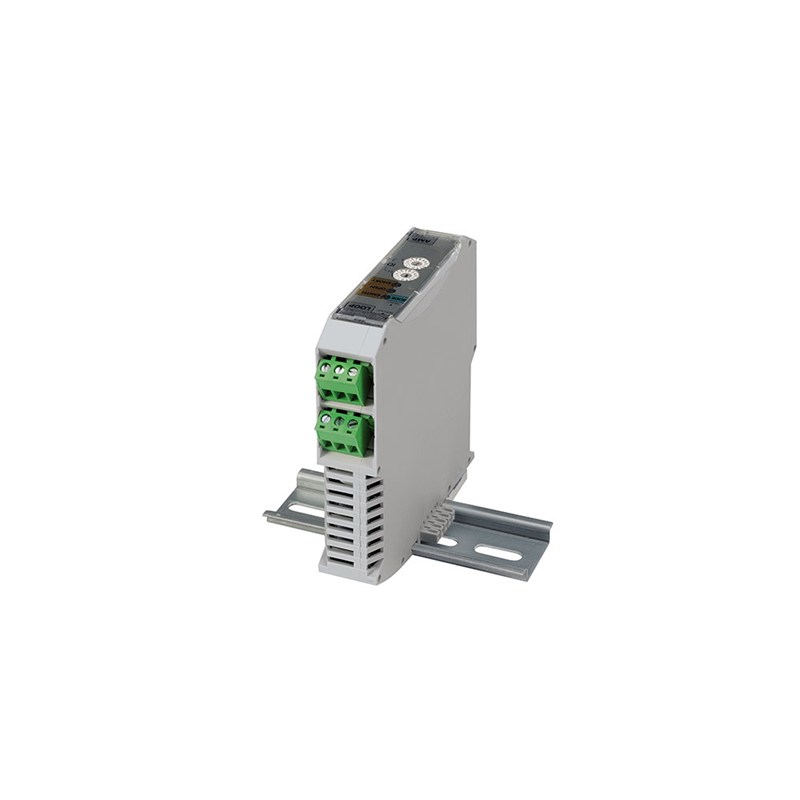

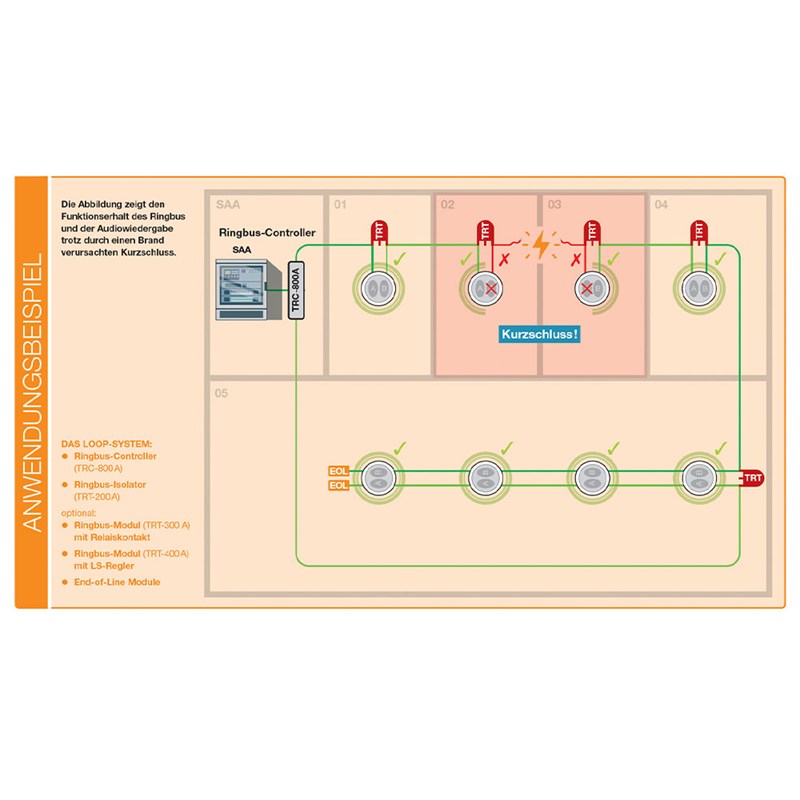

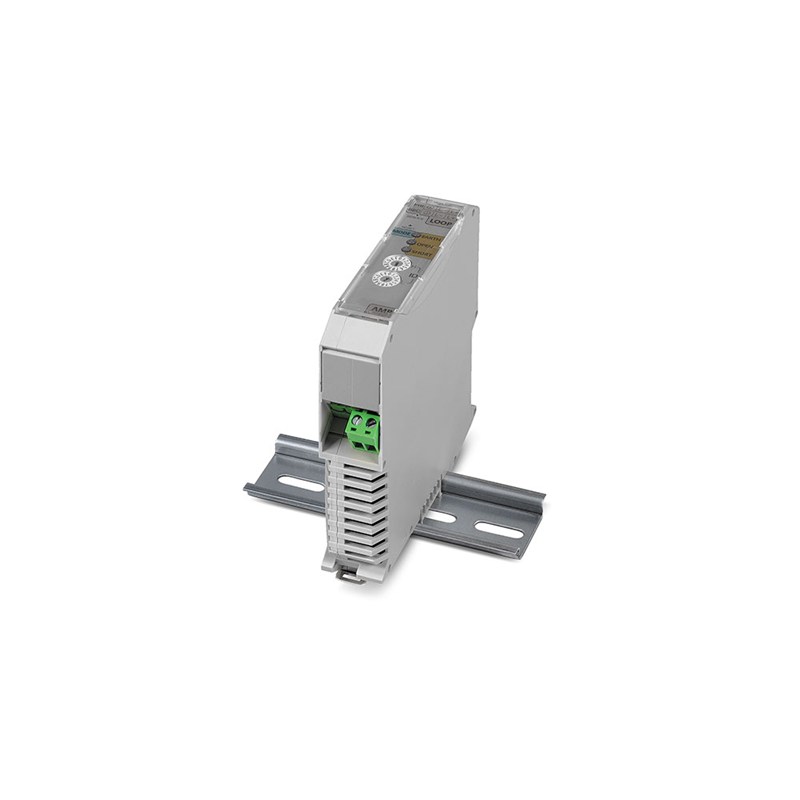

Ringbus-Controller, zur Hutschienenmontage, 1TE (IP 30)

Der Ringbus-Controller TRC-800A ist die Zentraleinheit im VARES-LOOP System. Der Controller sitzt zwischen den Leistungsverstärkern und der Lautsprecherleitung. Dabei versorgt er die Ringbus Bausteine (bspw. TRT-200 A) mit Spannung, führt die Überwachung und den Datenaustausch zwischen Ringbus-Modulen und dem elektroakustischen Warnsystem (ENS bzw. SAA) durch.
Über die Ringbus-Controller Betriebssoftware können die Ringbus-Module in verschiedene Modi geschaltet werden:

Service Mode: Der Service Mode dient dem Aufbau und Inbetriebsetzung des VARES-LOOP Systems.

Tracking Mode: Beim Tracking, ermittelt die Software welcher Ringbus-Isolator einen Fehler erkannt hat.

Merkmale

Der Controller TRC-800A überwacht ob ein Endverstärker angeschlossen ist
Überwachung der angeschlossenen Leitungen auf Erdschluss, Kurzschluss und Leerlauf
Eine Lautsprechergruppe darf einen Bereich von max. 1.600m2 beschallen und dabei einen Brandabschnitt nicht überschreiten
Platzsparende Montage auf Hutschiene, nur 1 TE Modul-Breite.
Tritt ein Fehler auf wird der Störmeldekontakt aktiviert und folgende Betriebszustände werden angezeigt:
Ringbus Kurzschluss, Ringbus Erdschluss, Ringbus Leerlauf, Verstärkereingang offen, Verstärkereingang Erdschluss
