TRT-400 A

Merkmale
Dateien

Artikelnr

TRT-400 A

EAN

4250458202808

GTIN

4250458202808

Gehäuse

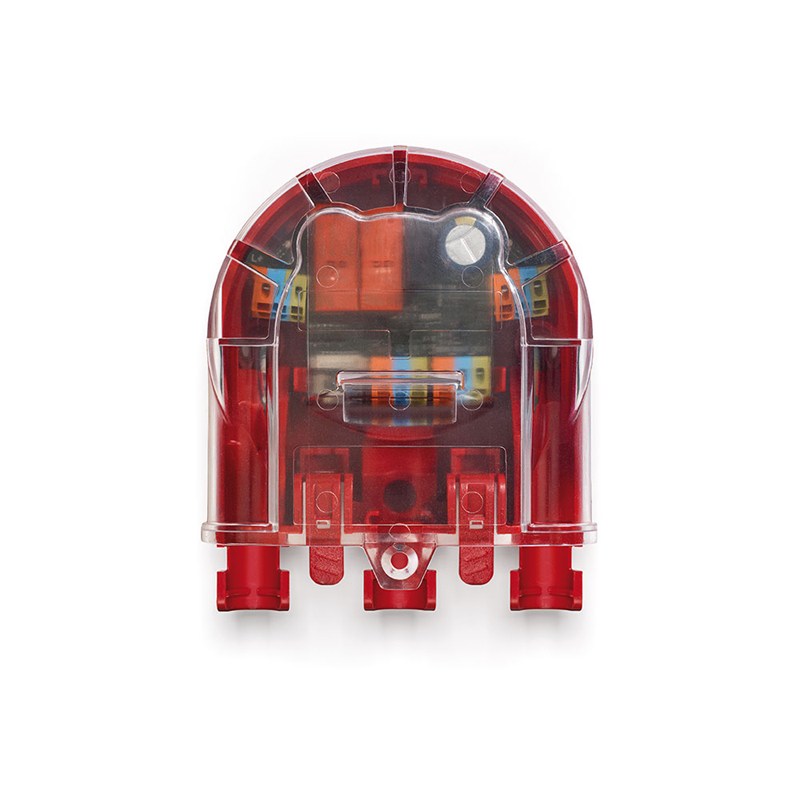

ABS, mit transparenter Abdeckung

Systemzugehörigkeit

VARES-LOOP

Verdrahtung

2-Draht, max. 2,5 mm²; Schleife max. Länge 1.000 m Kabelaußendurchmesser max. 13 mm

Zertifizierung

EN54-17:2005 / 0560-CPR-142190002

Schutzart

IP 21C

Steuer-Zeiten

0,3 Sek. (Einblenden); 1,0 Sek. (Ausblenden)

T-Abzweigung (End-of-Line)

max. 50W / EoL

Anschlüsse

3-polige 5-mm-WAGO-Steckklemme; Ringleitung Eingang (L +, L-, GND) 0,8-2,5 mm2 Ringleitung Ausgang (L +, L-, GND) 0,8-2,5 mm2 Lautsprecher (L +, L-, GND) 0,8-2,5 mm2 2x Umschaltkontakt (MIN, MAX, OUT) 0,8-2,5 mm2

Stromaufnahme

Leerlaufstrom 100 µA kontinuierlich max. Leistungsaufnahme 20 mW

Gewicht

160 g

Aufputzmontage

Montage am Lautsprecher

Lautsprechertyp

–

Abmessungen (B x H x T)

110 x 130 x 55 mm

Spannungsversorgung (u¨ber TRC-800A)

19 - 30 V DC, Nennspannung 30 V DC

Erkennung - LOOP

Kurzschluss, Unterbrechung, Erdschluss

Steuerung

20 kHz / 7,5Vrms

Dateiname	Dateityp	Dateityp	Download
TRT-400A_EN	pdf	Datenblatt
TRT-300A_EN	pdf	Datenblatt

Beschreibung

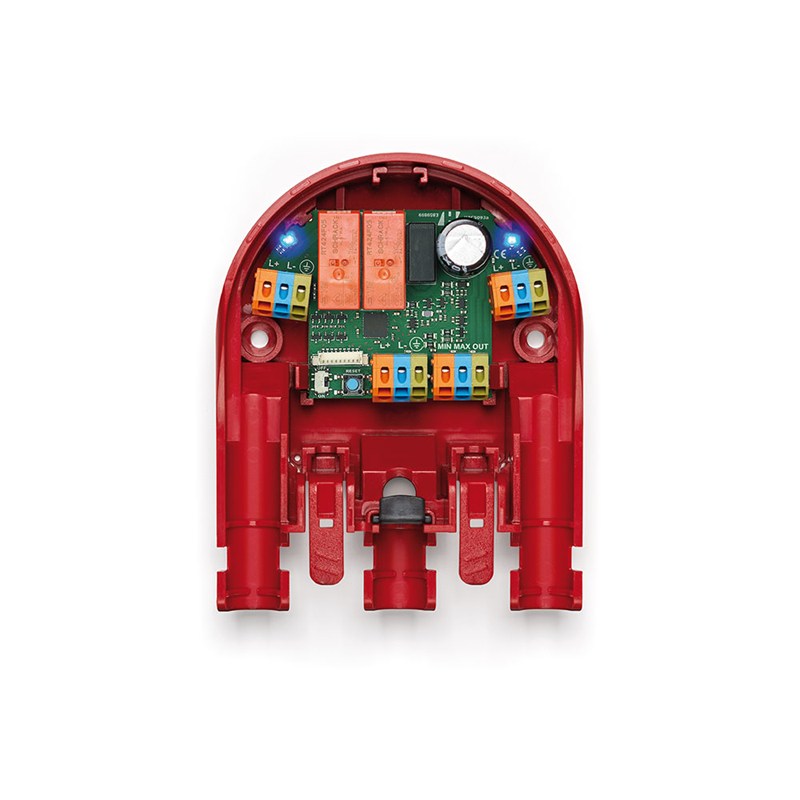

Ringbus-Modul, mit Lautstärkesteller 60W, IP 21C, inkl. Abdeckung

Die Anschalteinrichtung für Lautsprecher mit Lautstärkersteller TRT-400 A ist ein gemäß EN 54-17 zertifiziertes Modul in Elektroakustischen Notfallwarn- und Sprachalarmierungssystemen.

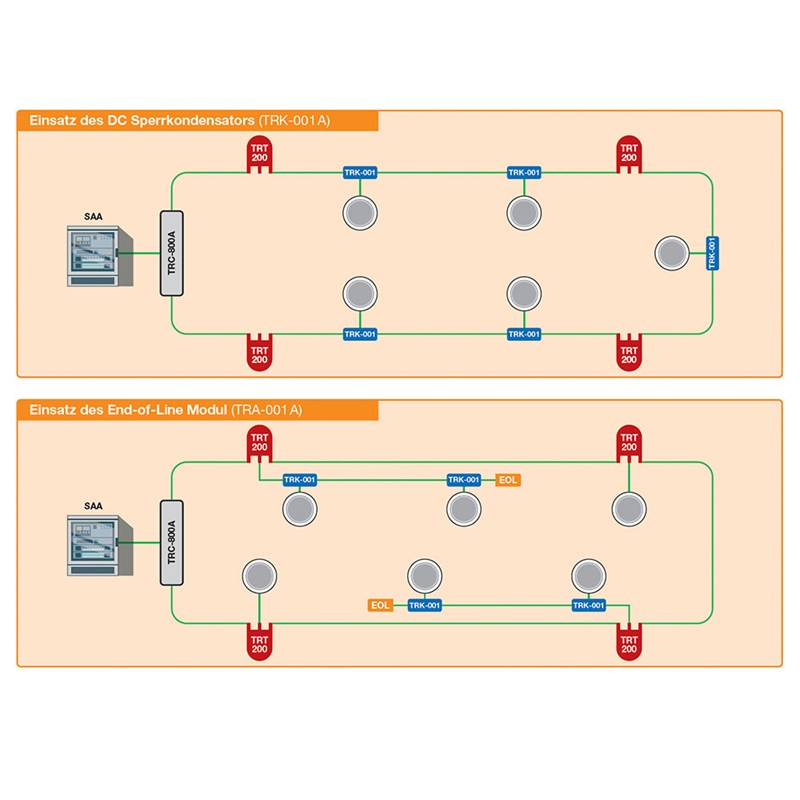

Die Anschalteinrichtung verfügt über keine Trennfunktion, deshalb wird sie immer zwischen zwei Trennern (TRC-800 A bzw. TRT-200 A) eingesetzt.
Das TRT-400 A Ringbus-Modul mit 60 W Lautstärkesteller kann für zwei Nutzungsvarianten eingesetzt werden:

Individuelle Anpassung: um die Lautstärke einer übergeordnetns Hintergrundbeschallungen individuell anzupassen.
Eigenes 100V-Programm: um eine eigene Hintergrundbeschallung über den angeschlossenen Lautsprecher einzuspielen.

In beiden Fällen wird im Alarmierungsfall oder bei vorrangigen Durchsagen der Lautstärkesteller überbrückt. Die Versorgung und die Steuerung erfolgt dann über die übergeordnete Lautsprecher-Ringbusleitung.

Merkmale

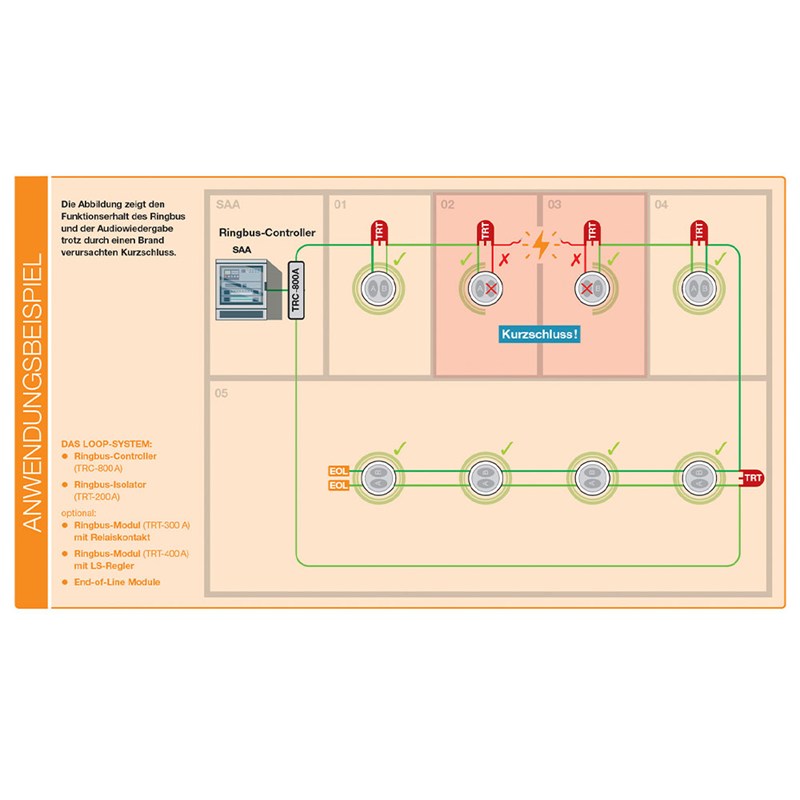

Kurzschlüsse in nebeliegenen Lautsprecher-Leitungen finden und isolieren
Unterbrechungen, Kurzschlüsse und Überlastungen an Abzweigpunkten finden und isolieren.

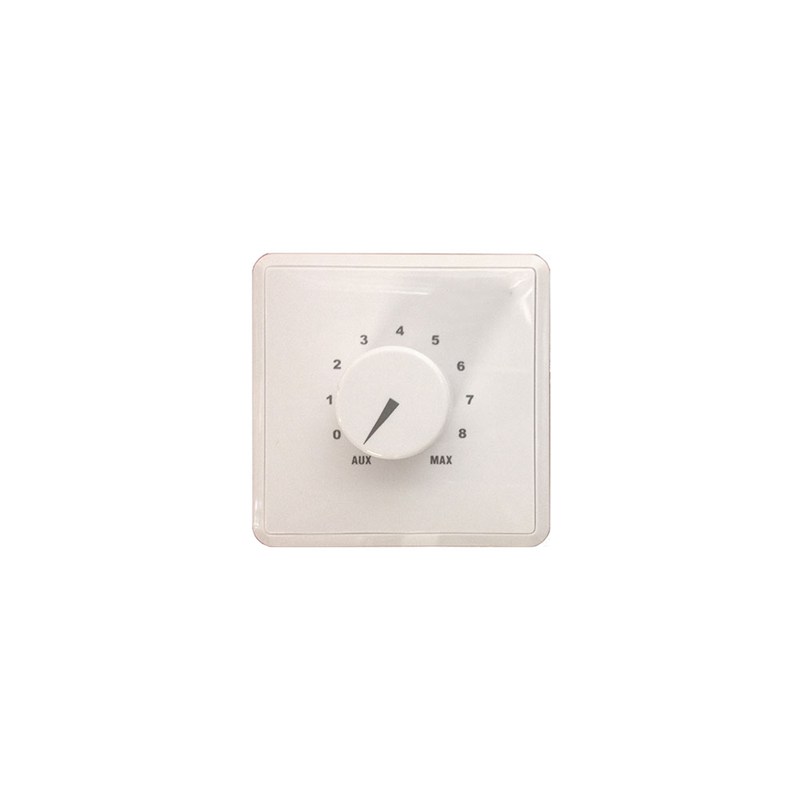

Individelle Lautstärkenanpassung in Räumen.
Einspielung eines eigenen 100V-Programms über den angesschlossenen Lautsprecher.
