TRT-300 A

Artikelnr

TRT-300 A

EAN

4250458202792

GTIN

4250458202792

max. AC-Schaltlast

1800 W (230 V AC / 8 A)

Systemzugehörigkeit

VARES-LOOP

Verdrahtung

2-Draht, max. 2,5 mm²; Schleife max. Lännge 1.000 m Kabelaußendurchmesser max. 13 mm

Gehäuse

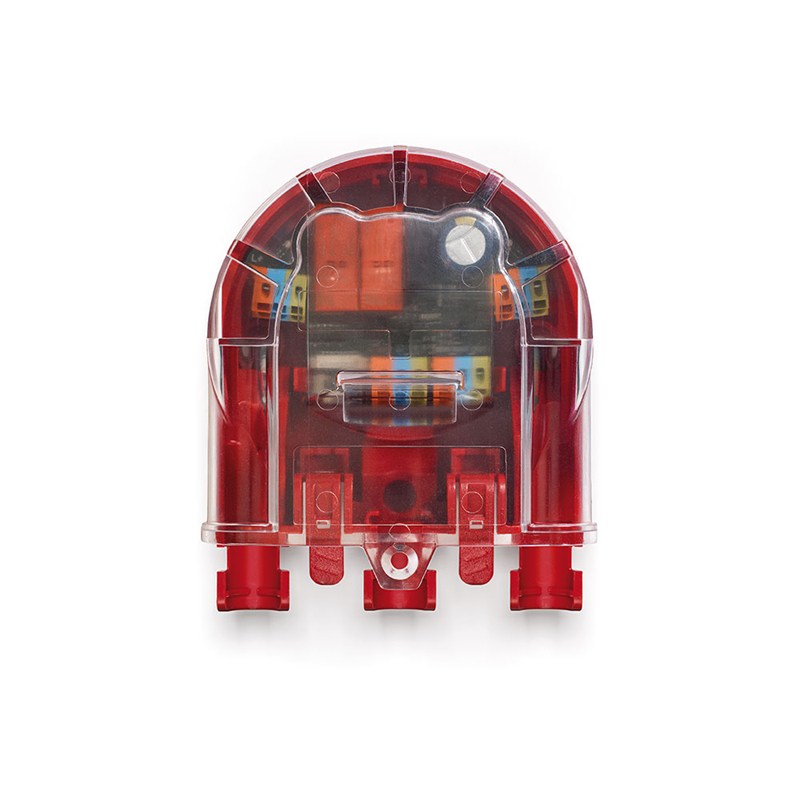

ABS, mit transparenter Abdeckung

Zertifizierung

EN54-17:2005 / 0560-CPR-142190002

Schutzart

IP 21C

Steuer-Zeiten

Einblenden: 0,3 Sek. / Ausblenden: 1,0 Sek.

Abmessungen (B x H x T)

110 x 130 x 55 mm

Anschlüsse

3-polige 5-mm-WAGO-Steckklemme; Ringleitung Eingang (L +, L-, GND) 0,8-2,5 mm2 Ringleitung Ausgang (L +, L-, GND) 0,8-2,5 mm2 2x Umschaltkontakt (NO, COM, NC) 0,8-2,5 mm2

Stromaufnahme

Leerlaufstrom 100 µA kontinuierlich max. Leistungsaufnahme 20 mW

Aufputzmontage

Montage am Lautsprecher

Gewicht

150 g

Spannungsversorgung (u¨ber TRC-800A)

19 - 30 V DC, Nennspannung 30 V DC

Relaiskontakt (2x)

max. 250 V AC / 8 A (Dual-State-Typ)

Erkennung - LOOP

Kurzschluss, Unterbrechung, Erdschluss

Steuerung

20kHz / 7,5rms

Beschreibung

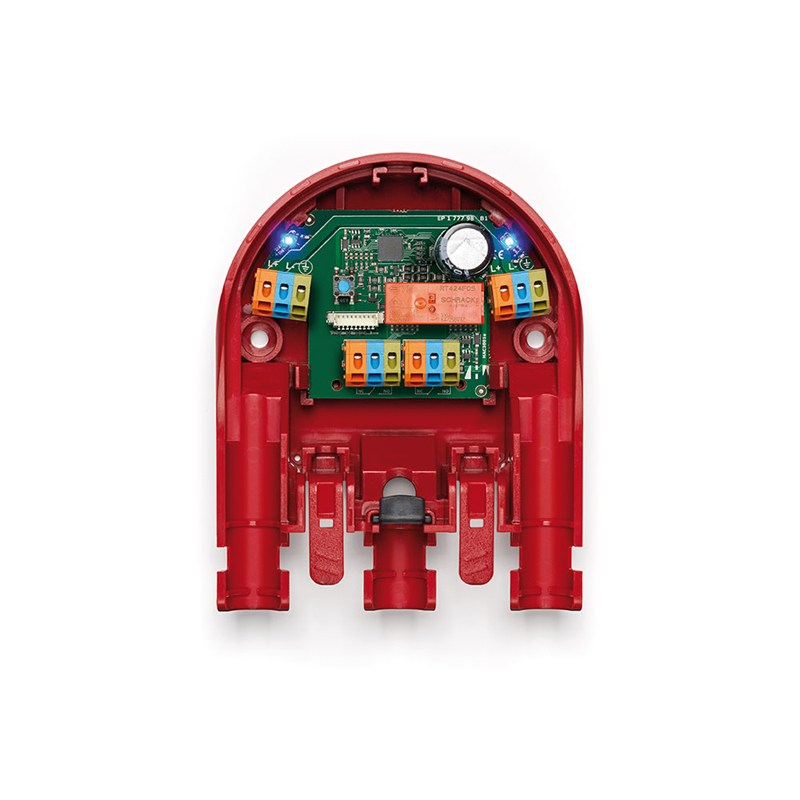

Ringbus-Modul, mit 2 Relaiskontakten, IP 21C, inkl. Abdeckung

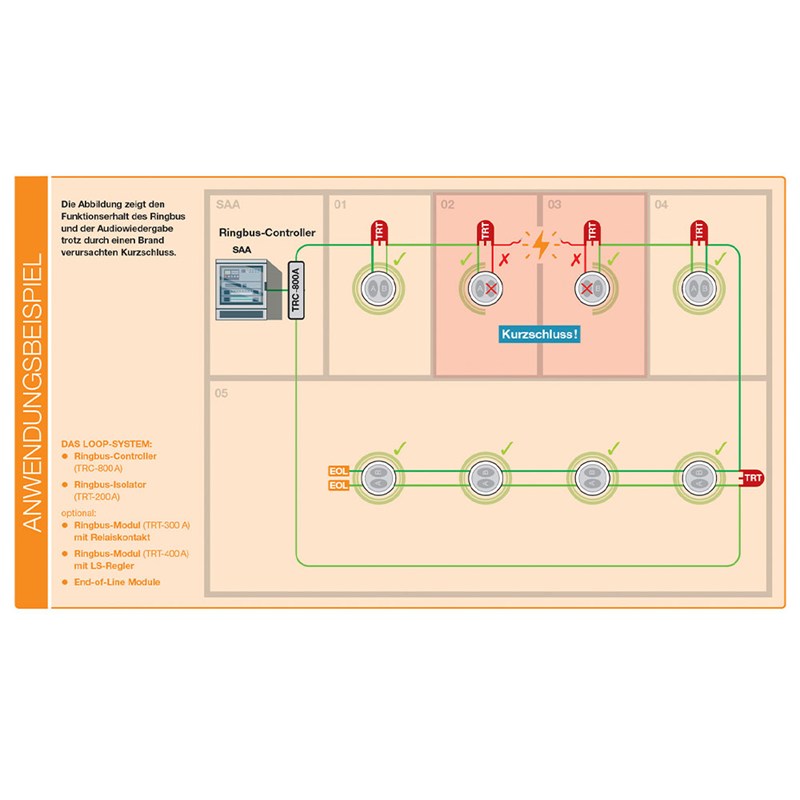

Das Ringbus-Modul TRT-300 A ist eine Notfall-Umschalt-Einrichtung und kein Ringbus-Isolator. Es wird in den Ringbus eingeschleift, um im Fall eines Alarmes oder einer Notfalldurchsage die untergeordnete Beschallung automatisch abzuschalten.
Das Ringbus-Modul verfügt über zwei potentialfreie Umschaltkontakte (230 V AC/8 A). So kann beispielsweise bei einer Alarmierung, der erste Relaiskontakt Blitzleuchten einschalten und der zweite Relaiskontakt schaltet die Lautsprecher ab. Damit können über die 100 V-Lautsprecherleitung Vorrangschaltungen aktiviert werden. Diese ist erforderlich wenn vorrangige Alarme bzw. Durchsagen in den betroffenen Bereich eingespielt werden müssen.
Die Spannungsversorgung erfolgt über die Ringleitung. Ein Kondensator, der von Ringbus-Controller geladen wird, hält ausreichend Energie für mindestens zwei Notfallzyklen.

Merkmale

Kurzschlüsse in nebeliegenen Lautsprecher-Leitungen finden und isolieren
Unterbrechungen, Kurzschlüsse und Überlastungen an Abzweigpunkten finden und isolieren.
Individelle Lautstärkenanpassung in Räumen.
Einspielung eines eigenen 100V-Programms über den angesschlossenen Lautsprecher.
