TRT-200 A

Merkmale
Dateien

Artikelnr

TRT-200 A

EAN

4250458202785

GTIN

4250458202785

Stromaufnahme

Leerlaufstrom 100 µA kontinuierlich max. Leistungsaufnahme 20 mW

Zertifizierung

EN54-17:2005 / 0560-CPR-142190002

Verdrahtung

2-Draht, max. 2,5 mm²; Schleife max. Länge 1.000 m Kabelaußendurchmesser max. 13 mm

Erkennung - LOOP

Kurzschluss, Unterbrechung, Erdschluss

T-Abzweigung (End-of-Line)

max. 50W / EoL

Gehäuse

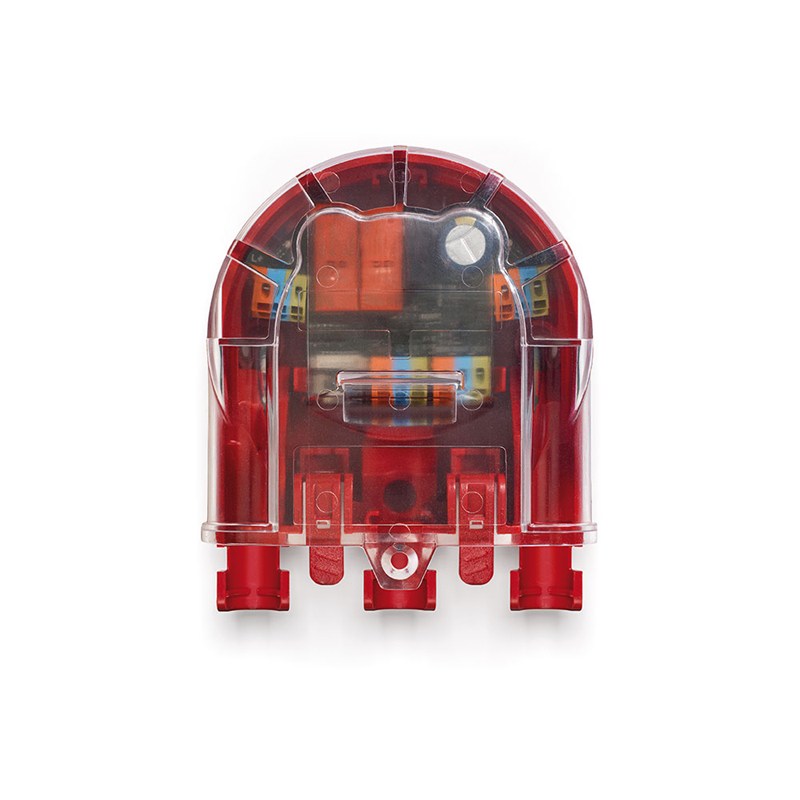

ABS, mit transparenter Abdeckung

Aufputzmontage

Montage am Lautsprecher

Lautsprechertyp

nur mit DC-Sperrkondensator (TRK-001 A)

Spannungsversorgung (u¨ber TRC-800A)

19 - 30 V DC, Nennspannung 30 V DC

Systemzugehörigkeit

VARES-LOOP

Abmessungen (B x H x T)

110 x 130 x 55 mm

Steuer-Zeiten

0,3 Sek. (Einblenden); 1,0 Sek. (Ausblenden)

Gewicht

150 g

Steuerung

20 kHz / 7,5Vrms

Schutzart

IP 21C

Anschlüsse

3-polige 5-mm-WAGO-Steckklemme; Ringleitung Eingang (L +, L-, GND) 0,8-2,5 mm2 Ringleitung Ausgang (L +, L-, GND) 0,8-2,5 mm2 Lautsprecher (L +, L-, GND) 0,8-2,5 mm2 LED Anschluss (L +, L-) 0,8-2,5 mm2

Dateiname	Dateityp	Dateityp	Download
TRT-200A_EN	pdf	Datenblatt
TRT-300A_EN	pdf	Datenblatt

Beschreibung

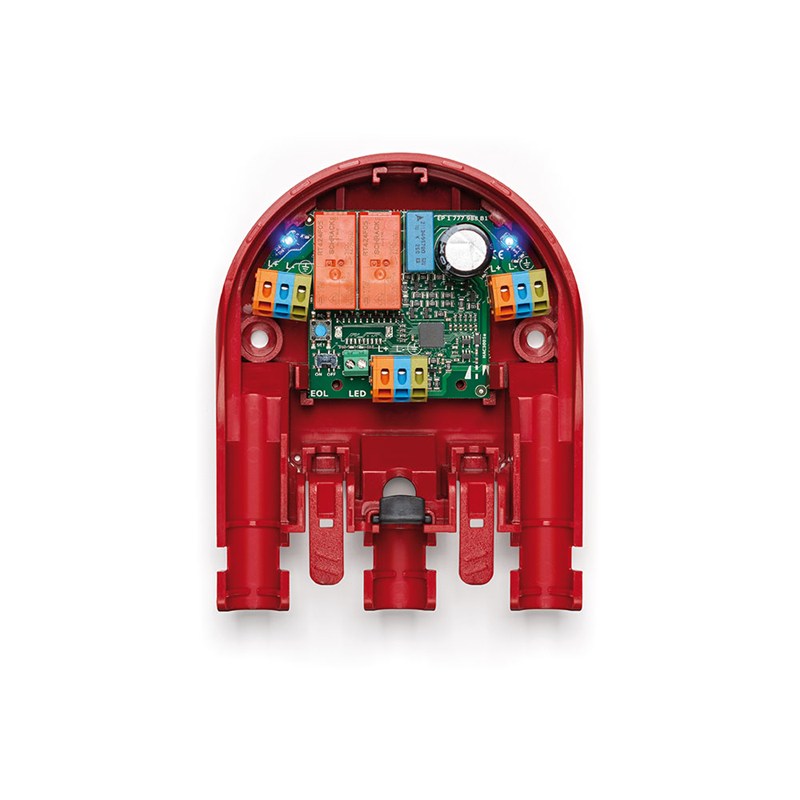

Ringbus-Isolator, IP 21C, inkl. Abdeckung

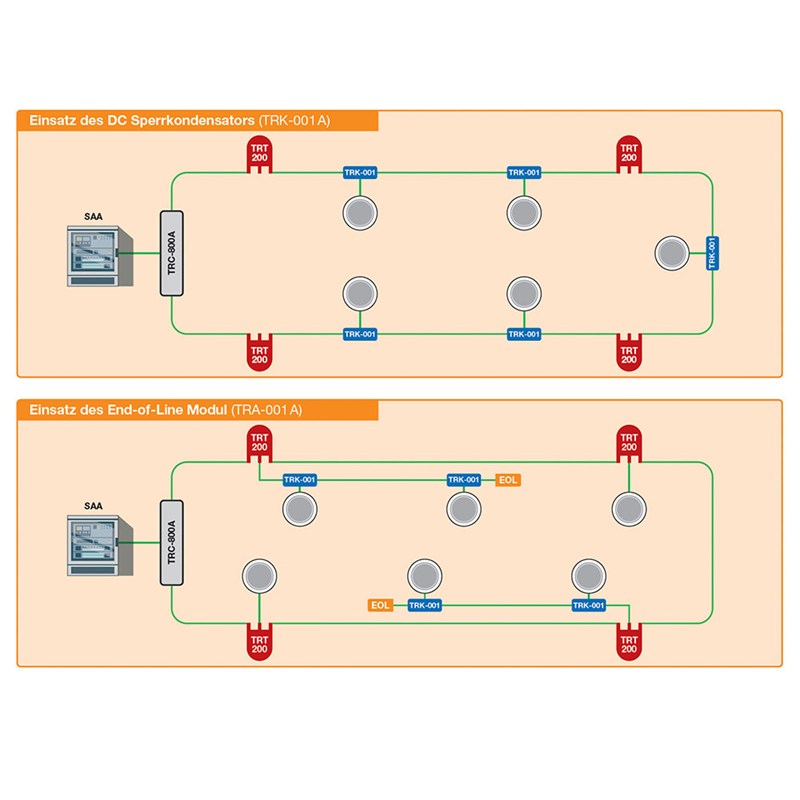

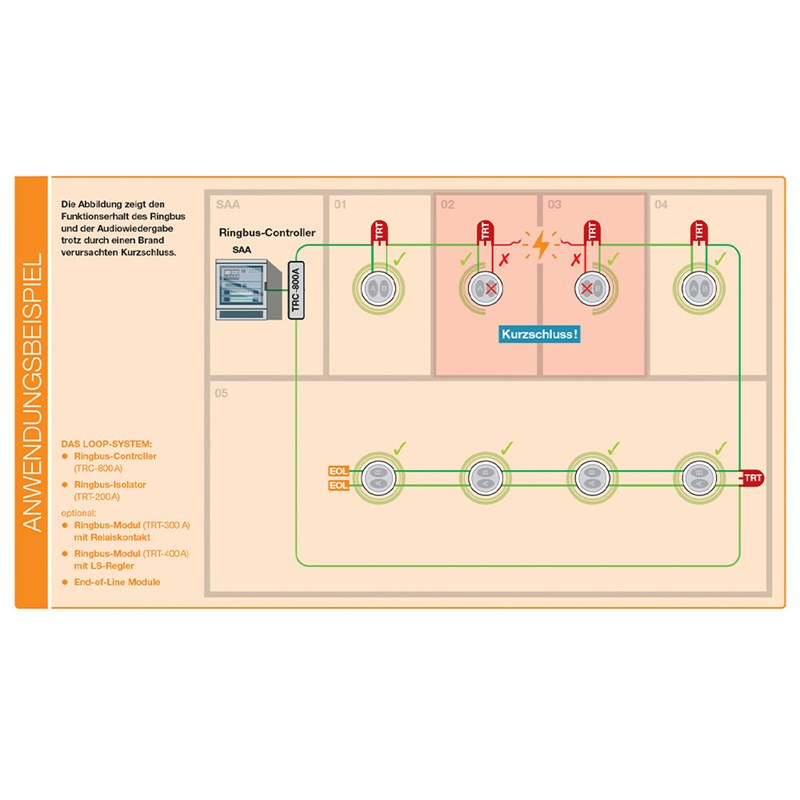

Der Ringbus-Isolator TRT-200 A ist ein gemäß EN 54-17 zertifiziertes Modul zur Überwachung von Lautsprecherleitungen in Elektroakustischen Notfallwarn- und Sprachalarmierungssystemen. Die Ringbus-Isolatoren sind in der Lautsprecher-Ringleitung verkettet und übertragen Audiosignale aus dem Sprachalarmsystem über den Ringbus-Controller an die Lautsprecher. Der Ringbus-Isolator überwacht die Anschlussleitungen des Ringbus-Eingangs, des Ringbus-Ausgangs und des Lautsprecheranschlusses, auf Kurzschluss, Leerlauf und Erdschluss. Bei Auftreten eines Fehlers wird diese Information sofort an den Ringbus-Controller TRC-800 A gesendet. Gleichzeitig leitet der Ringbus-Isolator die erforderliche Maßnahme ein, wie zum Beispiel das abschalten der Ringbus auf der Seite wo ein Kurzschluss ist. Durch die Ringbus Anzeige LED wird angezeigt, auf welcher Seite des Ringbus-Isolators die Fehlerquelle liegt. Alle Lautsprecher müssen immer über einen DC-Sperrkondensator (TRK-001 A) angeschlossen werden. Wird ein einzelner Lautsprecher direkt an der T-Abzweigung angeschlossen, ist kein DC-Sperrkondensator notwendig.

Merkmale

Kurzschlüsse in nebeliegenen Lautsprecher-Leitungen finden und isolieren
Unterbrechungen, Kurzschlüsse und Überlastungen an Abzweigpunkten finden und isolieren.
